링 씰 원클릭 플래시 테스터

LANCE INDUSTRIAL은 비전 검사 솔루션 및 검사 장비를 제공하는 전문 공급업체입니다. 당사의 링 씰 원클릭 플래시 테스터는 높은 반복 정확도를 자랑하며, 동일한 제품을 반복 측정할 때 데이터 일관성이 떨어지는 문제를 해결합니다. 장비는 간단한 구조로 변위 눈금이나 격자자가 필요하지 않으며 측정 중에 작업대를 이동할 필요가 없어 장비 안정성이 뛰어납니다. 정확도 척도는 시간이 지나도 변하지 않거나 온도 및 습도의 영향을 받는 CCD 카메라 픽셀을 기반으로 하기 때문에 장비의 정확도가 안정적이며 소프트웨어를 통해 측정 정확도의 자동 교정이 가능합니다.

제품특징

--링 씰 원클릭 플래시 테스터 단일 프로그래밍 세션에서 측정된 최대 99개 이상의 치수로 공작물의 다양한 특징을 동시에 측정할 수 있습니다.

--한 번에 100개 이상의 공작물을 측정할 수 있습니다. 각 공작물에 대해 여러 치수를 측정하여 원클릭 동시 측정이 가능합니다.

-- 측정 결과가 명확하게 표시됩니다. NG는 빨간색으로, OK는 녹색으로 표시됩니다.

--자동 초점 조정: "자동 초점"은 Z축 높이를 자동으로 조정하여 측정 대상의 초점이 맞춰지도록 합니다.

-- 정밀 처리: 1. 하위 픽셀 처리: 픽셀을 0.01 이하로 분할하며 넓은 시야 모드에서 가장자리 감지 및 측정에 적용됩니다. 2. 피팅 처리: 100개 이상의 측정 엣지 포인트를 추출하고 피팅을 수행하며 선, 원, 호 등을 식별합니다. 측정 정확도 ±2μm.

-- 신뢰할 수 있는 데이터: 측정 결과는 사용자에 관계없이 일관됩니다. 숙련된 작업자가 필요한 2D 측정 도구와는 다릅니다.

--간단한 조작: 한 번의 클릭으로 공작물을 배치하고 측정합니다.

제품 기능 및 응용

애플리케이션

링 씰 One Click Flash Tester는 다음과 같이 많은 제품을 검사할 수 있습니다.

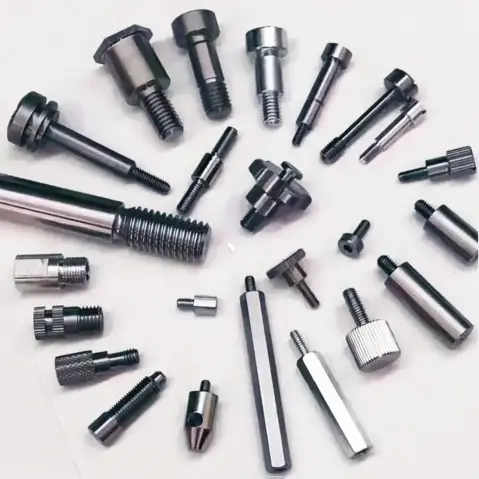

정밀 금속 부품

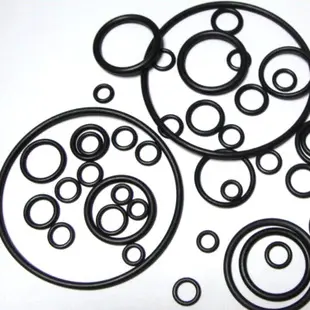

고무제품

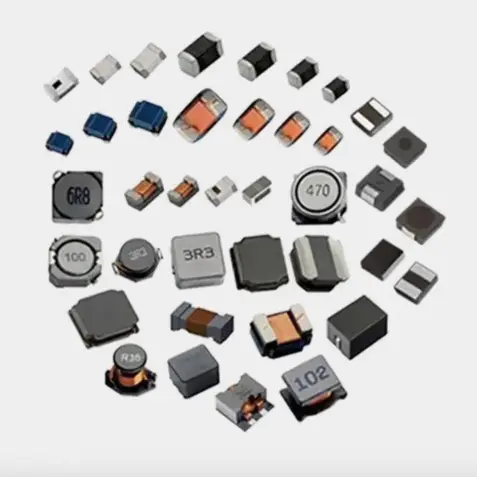

전자 부품

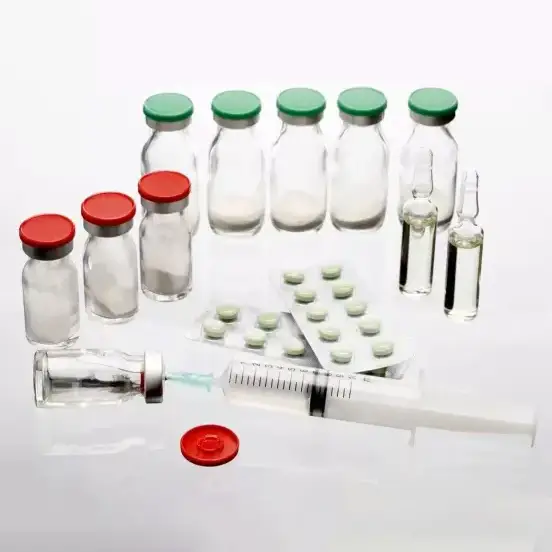

의약품

세라믹 자성 재료

다른 사람

Q&A

질문: 이 장치는 주로 어떤 제품을 감지합니까? 핵심 탐지 기능은 무엇입니까?

답변: 링 씰 원클릭 플래시 테스터는 주로 다양한 부품의 고정밀 크기 측정 및 결함 감지에 사용됩니다. 적용 범위가 넓으며 정밀 금속 부품, 고무 제품, 전자 부품, 의약품, 세라믹 자성 재료 등과 같은 다양한 제품을 감지할 수 있습니다. 특히 밀봉 링 및 기타 부품을 감지하는 데 적합합니다. 핵심 기능은 다양한 크기와 다양한 측정물을 동시에 측정할 수 있도록 하고, 제품 크기 편차, 외관 결함 등의 문제를 정확하게 포착하며, 측정 결과가 명확하고 직관적입니다. 좋은 제품과 나쁜 제품을 신속하게 구별하여 기업의 품질 관리 효율성을 향상시킬 수 있습니다.

질문: 측정 정확도와 반복성 정확도는 무엇입니까? 정확도를 안정적으로 보장하려면 어떻게 해야 합니까?

답변: 장비의 측정 정확도는 두 가지 모드로 구분됩니다. 넓은 시야 모드는 ±(3 + L/200)μm이고, 고정밀 모드는 ±(2 + L/200)μm입니다. 넓은 시야 모드의 반복성 정확도는 ±2μm이고, 고정밀 모드의 반복성 정확도는 ±1.5μm입니다. 다양한 설계를 통해 정확도 안정성을 보장할 수 있습니다. 장비의 구조는 간단하며 변위 스케일이나 격자 자가 필요하지 않습니다. 측정 중에 작업대를 이동할 필요가 없으므로 진동 간섭이 줄어듭니다. 정확도 척도는 시간, 온도, 습도에 따라 변하지 않는 CCD 카메라의 픽셀을 기반으로 합니다. 또한 장기적인 안정성을 보장하기 위해 소프트웨어를 통해 측정 정확도를 자동으로 교정할 수도 있습니다.

질문: 구체적인 운영 절차와 장점은 무엇입니까?

대답: 장비 작동은 매우 간단합니다. 전문적인 운영자가 필요하지 않습니다. 일반 직원은 간단한 숙지 후에 시작할 수 있습니다. 작업 프로세스에서는 공작물을 지정된 위치에 원활하게 배치하는 것만으로 단 한 번의 클릭으로 모든 측정 작업을 완료할 수 있습니다. 핵심적인 운영상의 이점은 측정 결과가 운영자의 경험에 영향을 받지 않아 운영자에 대한 기존 2D 측정 도구의 높은 요구 사항을 피할 수 있다는 것입니다. 또한 Z축 높이를 자동으로 조정해 자동 포커싱이 가능해 측정 대상이 명확해지며 작업 편의성과 측정 정확도가 더욱 향상됩니다.

질문: 전원 공급 장치 요구 사항과 핵심 구성은 무엇입니까?

답변: 링 씰 원클릭 플래시 테스터에는 전원 공급 장치로 220V/50Hz의 입력 전압이 필요합니다. 작업 환경은 진동이 0.002mm/s 미만, 주파수가 15Hz 미만이어야 합니다. 평평하고 건조하며 진동이 심한 장소에 놓으면 안정적으로 작동할 수 있습니다. 핵심 구성에는 1200만 화소 이미지 센서, 듀얼 텔레센트릭 광학 렌즈, 256레벨 그레이 스케일 LED 링 광원이 포함되며 20:1 서브 이미지 처리 기술을 지원합니다. 최소 디스플레이 단위는 0.0001mm로 다양한 시나리오에서 고정밀 측정 요구 사항을 충족할 수 있습니다.
