타이어 밸브 광학 정렬 기계

NINGBO LANCEINDUSTRIAL CO.,LIMITED는 CCD 검사 기계 전문 제조업체입니다. 타이어 밸브 광학 분류 기계는 자동차 부품 제조 업계에서 널리 사용됩니다. 정밀부품 제조에 있어서 부품의 길이, 폭, 높이, 직경 등의 측정은 물론 긁힘, 자국 등의 표면 결함 검출 등 자동화 검사 응용이 가능합니다. 클라우드 디스크 고속검사기는 제품의 외관 및 구조적 치수를 검사하기 위해 당사가 독자 개발한 자동화 장치입니다. 이 기계는 PLC 제어 시스템과 비전 검사 시스템을 채택합니다. 고속 진동 피더에 의해 이송된 재료는 고투과율 유리 디스크를 통해 지정된 카메라의 시야까지 전달됩니다. 마지막으로 솔레노이드 밸브로 공기를 불어넣어 불량품과 양품을 정확하게 분류합니다.

주요 기술 매개변수

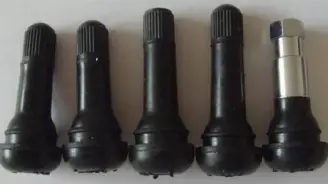

재료 및 제조 공정으로 인해 밸브 스템 표면에 눈부심, 고르지 않은 검은색 표면과 같은 간섭 요인이 나타날 수 있습니다. 당사의 타이어 밸브 광학 선별 기계는 특정 광원 설계 및 이미지 처리 알고리즘을 통해 이러한 문제를 극복하고 표면 균열, 기포 및 오염과 같은 결함을 정확하게 식별합니다. 감지 시스템은 안정적인 광원 지원을 통해 밸브 스템 표면의 선명하고 노이즈 없는 이미지를 보장하고 후속 알고리즘 처리를 위한 이미지 품질을 더욱 향상시킵니다.

테스트 항목 및 요구 사항

외관 결함 감지 측면에서 타이어 밸브 광학 선별 기계는 과도한 접착제, 접착제 부족, 내부 스레드 누락, 섀시의 접착제 부족, 외부 스레드 누락, 링의 과도한 접착제 및 기타 표면 외관 결함과 같은 다양한 일반적인 문제를 효과적으로 식별할 수 있습니다. 머신 비전 시스템은 24시간 내내 작동하여 결함을 감지하고 결함이 있는 제품을 거부하며 안정적인 감지 정확도를 유지할 수 있습니다. 높은 수율이 요구되는 밸브 스템과 같은 대량 생산 제품의 경우 CCD 검사 시스템은 감지 결과의 신뢰성을 보장하면서 분당 수백 조각의 감지 속도를 쉽게 달성할 수 있습니다.

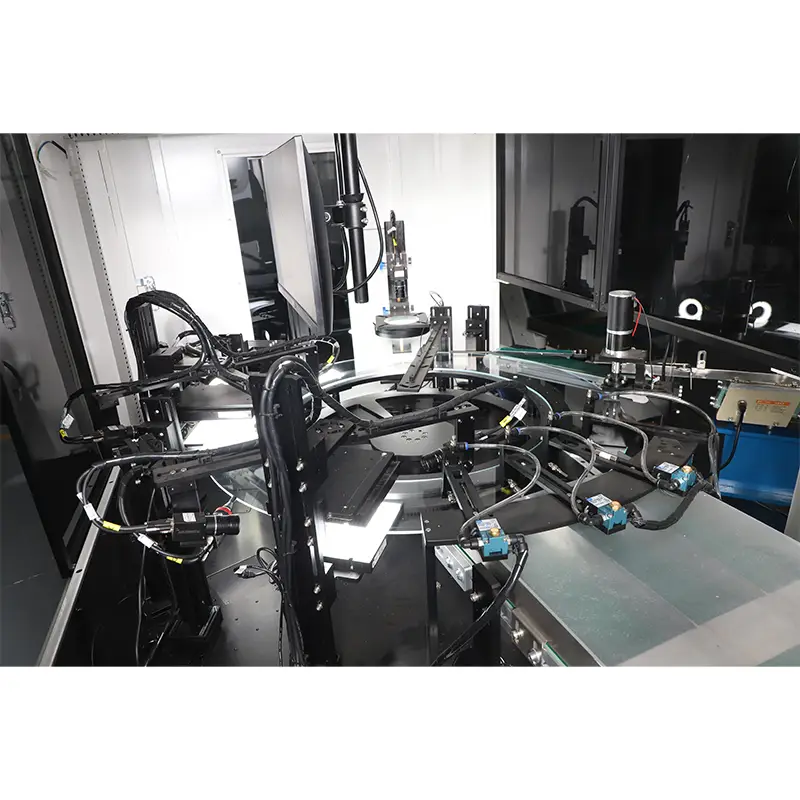

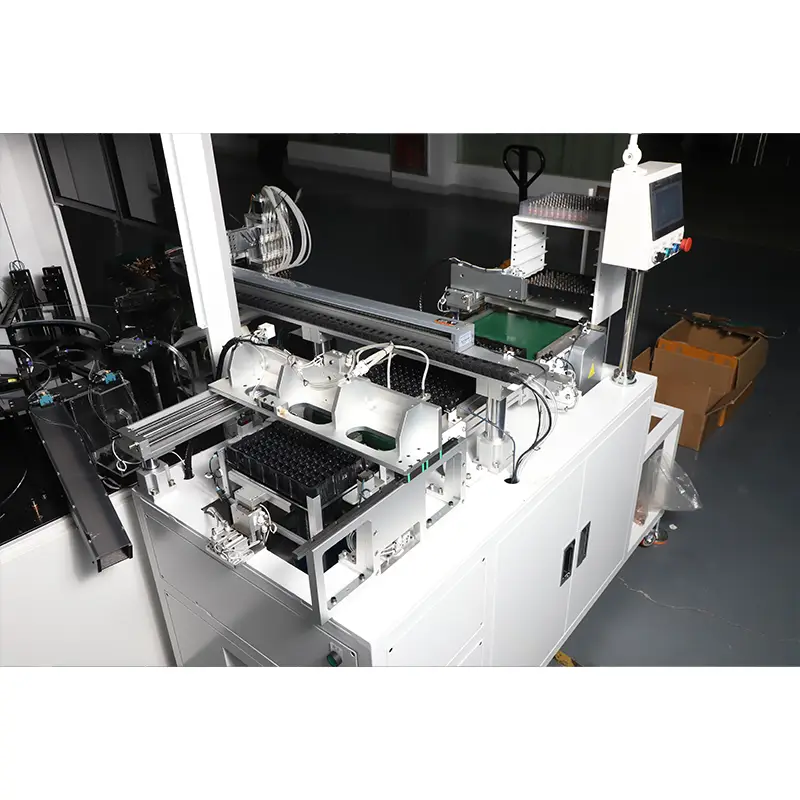

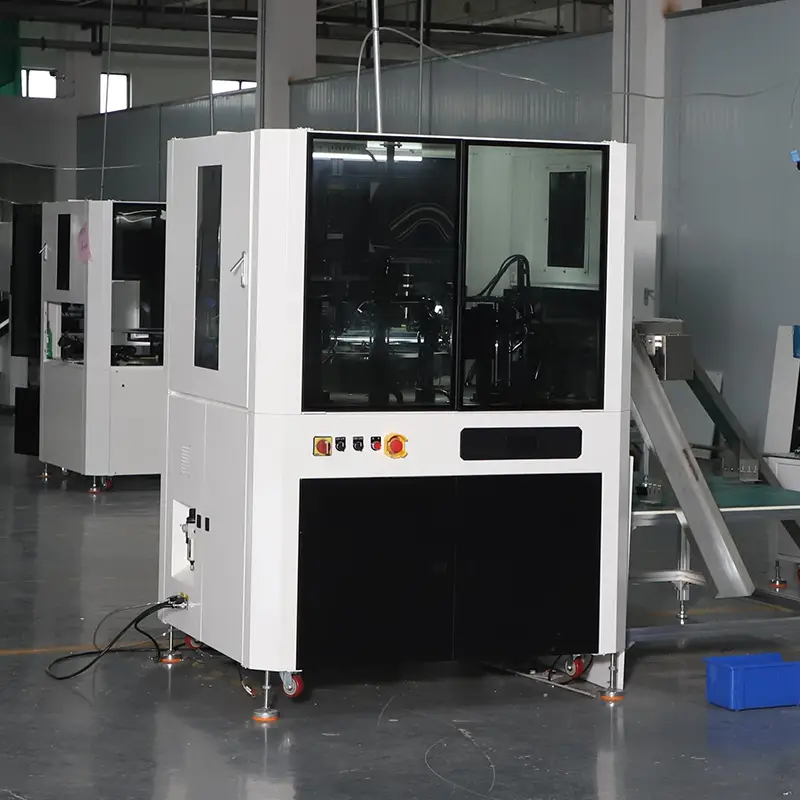

--제품 이미지 및 그림

-- 재료 공급 방법

4방향 공급: 3개의 배출구가 바닥에서 OK 재료를 생산하고, 1개의 배출구가 생산

슬라이드 상단에서 재료를 확인하고, 테이블 위에 판단 상자를 놓습니다.

--용어 설명

OK: 통과, 성공을 나타냅니다. NG: 실패, 실패를 나타냅니다.

MS: 밀리초(Millisecond), 시간 단위. 최소: 분.

PCS: 조각당 재료의 단위입니다. K/H: 시간당 수량.

PPS: 초당 펄스 수

--기능 및 요구 사항
